El hardware de Pcdata

Pcdata ha desarrollado hardware OEM. Pcdata implementa este hardware en sus propias soluciones Pick-or-Put-to-Light. Además, muchas otras empresas de terceros, como los integradores de sistemas, son el hardware OEM de Pcdata para implementar e integrar en sus propios sistemas totales.

Principales piezas de hardware OEM Pcdata;

La pantalla DIS 4

La pantalla DIS 4

La pantalla DIS4 de Pcdata es una pequeña pantalla que es muy adecuada para aplicaciones de pick-o-light. Los sistemas de visualización de Pcdata son métodos comprobados de recolección eficiente sin papel o de colocación de productos en diversas aplicaciones. Muestra toda la información necesaria para el personal de almacén que maneja los productos. Se ajusta a un riel de montaje que también sujeta el cable para brindar potencia y comunicación.



La pantalla se puede colocar fácilmente en cualquier ubicación en el riel de montaje. Al usar pernos perforadores, la pantalla se conecta al cable. El cable se ejecuta en una sola pieza desde el dispositivo de alimentación y datos (PDM10) a todas las pantallas: no se utilizan otros dispositivos o conectores. Esto hace que el sistema sea fácil de entender e instalar.



DIS4 tiene cuatro dígitos numéricos para mostrar la cantidad para recoger o poner. Es posible mostrar una letra antes de la cantidad para distinguir entre un paquete completo, caja o cestas y productos individuales.



El botón grande tiene una luz multicolor de alta visibilidad. Cuando está encendido, atrae atención inmediata para ubicar el lugar correcto sin demora. El botón se presiona fácilmente cuando se trabaja a alta velocidad y es extremadamente duradero.

Como la parte frontal no tiene espacios ni aberturas, la pantalla no se ensucia tan fácilmente y se puede limpiar sin riesgo de entrada de agua.

La pantalla tiene cinco teclas con luz de fondo. Estos se pueden utilizar para diversas funciones durante la selección, y se pueden apagar cuando no se necesitan.



Como la dirección del hardware es configurable, la configuración es sencilla: la dirección puede ser igual al número de ubicación lógica.

El botón grande se usa para almacenar la dirección que envía el software de configuración.

DIS 4 pick to light

Tallida DIS 4 (Inglés):

pdf

La pantalla DIS 6

DIS6

La pantalla DIS6 de Pcdata es una pantalla compacta y brillante específicamente diseñada para aplicaciones Pick-or Put to Light. Los sistemas de visualización de Pcdata han demostrado ser métodos extremadamente eficientes para proporcionar métodos de preparación de pedidos sin papel.

No solo muestra toda la información necesaria para el personal del almacén que maneja los productos de manera clara y brillante, sino que también proporciona los medios para realizar ajustes o comunicar acciones al sistema host.

Se puede hacer clic fácilmente en la pantalla sobre cualquier ubicación en el riel de montaje.
El riel de montaje que también contiene el cable de alimentación y comunicaciones.

Al usar pines perforadores, la pantalla se conecta al cable. El cable se conecta al dispositivo de alimentación y datos (PDM10B o PowerCom) a todas las pantallas: no se necesitan otros dispositivos o conectores. Esto hace que la instalación y configuración del sistema sea extremadamente fácil y flexible de cambiar.

DIS6 tiene cuatro posiciones alfanuméricas para mostrar las cantidades que se van a recoger o colocar. Además, se puede distinguir entre paquetes completos, cajas y cestas aprovechando los demás dígitos del display.

El botón indicador de selección grande, brillante y altamente visible, funciona como botón de confirmación y se puede iluminar en cualquier color deseable. Cuando se enciende, inmediatamente llama la atención para que se encuentre la ubicación de inmediato.
El botón pulsador tiene una larga vida útil, es ergonómico y se empuja fácilmente cuando se trabaja a alta velocidad.

La pantalla tiene cinco teclas de función con una luz de fondo. Estos pueden configurarse para diversas funciones, como reducir selecciones o finalizar la selección de zona durante la selección o, si no es necesario, permanecer inactivo.
La pantalla se limpia fácilmente con un paño húmedo.
La dirección del hardware es fácilmente configurable. La dirección puede ser igual al número de ubicación lógica.

El botón pulsador se usa para guardar la dirección que envía el software de configuración.

DIS 6 Pick to Light display

B6 botón

Botón multicolor B6 de Pcdata

El botón B6 de Pcdata es un botón multicolor con luz de ubicación que es ideal para varias aplicaciones Put & Pick to Light.
Está comprobado que las pantallas de Pcdata son eficientes en diferentes soluciones de preparación de pedidos sin papel.
El botón B6 puede mostrar toda la información necesaria al personal de almacén que manipula bienes. Se ajusta a un riel de montaje que también sujeta el cable de potencia y comunicación.

B6 se puede colocar fácilmente en cualquier lugar del riel de montaje. Al usar pines perforadores, la pantalla se conecta al cable.

El cable se conecta en una sola pieza desde el dispositivo de alimentación y datos (PDM10) a todas las pantallas: no se utilizan otros dispositivos o conectores. Esto hace que el sistema sea fácil de entender e instalar.

El botón grande tiene una luz multicolor con alta visibilidad. Cuando está encendido, atrae atención inmediata para que la ubicación correcta se encuentre sin demora.
El botón pulsador tiene una alta vida útil, es ergonómico y fácil de presionar cuando se trabaja a alta velocidad. Debido a que el lado frontal no tiene huecos o aberturas, el botón no se ensucia fácilmente y se puede limpiar con un paño húmedo.
Como la dirección del hardware es configurable, la configuración es sencilla: la dirección puede ser igual al número de ubicación lógica. El botón pulsador se utiliza para guardar la dirección que envía el software de configuración.

Características:

  • Pequeño botón multicolor
  • Instalación fácil y flexible mediante el uso de pines
  • Diseño innovador y compacto
  • Luz de ubicación de alta visibilidad con botón integrado
  • Compatible con el protocolo de Pcdata
  • Materiales de alta calidad para un excelente rendimiento y larga vida útil
  • Buena visibilidad en varios ambientes
  • Estilo atractivo para complementar el entorno de cada sistema
Pcdata B6 button only display
B6 mutli-colour push button for Put & Pick to Light applications

La pantalla DIS 5

DIS5 la pantalla de logística

El DIS5 es la pantalla de logística de 5 campos de Pcdata. Muestra toda la información necesaria para que el personal de almacén pueda llegar a necesitar y de esta manera manejar y procesar los pedidos.

Tiene un conector para conexiones eléctricas y mecánicas que se conecta a un riel de conductor estándar.

DIS5 tiene cuatro campos numéricos que muestran números en diferentes colores. Cada campo numérico tiene 5 dígitos que le permiten mostrar los números en varios formatos: p. cestas, productos individuales o ambos.

La línea alfanumérica en la parte inferior de la pantalla muestra números y / o caracteres. Los 16 dígitos permiten varias opciones:

Nombre del cliente, número de ruta, ubicación del depósito u otra información específica que puede identificar y / o ayudar al empleado a procesar las órdenes.



El tamaño y el brillo de los dígitos aseguran que la información se pueda leer hasta una distancia de 33 pies (10 metros). Cuando la pantalla se instala en el riel conductor, estará hacia abajo con un ligero ángulo. Esto reduce el efecto de reflejo de la construcción de luces y mejora la legibilidad.

Los LED-dígitos tienen un bajo consumo de energía y un ciclo de vida muy largo.

Los colores LED más comunes se utilizan en el diseño, haciéndolos más asequibles y disponibles.

Debido a que la dirección / ubicación del hardware es configurable, la configuración es fácil. La dirección puede ser igual al número de ubicación lógica. El botón pulsador en la parte posterior de la pantalla (abajo) se utiliza para almacenar la dirección que envía el software de configuración.

Brochure DIS 5:

pdf

La pantalla DISM2K

El DISM2K es la pantalla multifuncional LED de alta tecnología patentada por Pcdata

DISM2K ha sido desarrollado con flexibilidad en mente. La pantalla es 50% más brillante y más eficiente en energía. El software permite más posibilidades de programas, se pueden usar más caracteres y hay más combinaciones de colores disponibles.
El texto con desplazamiento permite una comunicación más clara con los operadores.

  • El DISM2K también es compatible con versiones anteriores de hardware y versiones de software de Distrib. Además es posible combinar algunas pantallas en una pantalla más grande.
  • La pantalla DISM2K es flexible en su uso, simple de configurar, leer e inteligente.
  • Pantalla LED multicolor flexible y personalizable con mayor resolución que la pantalla DIS5 anterior
  • Se puede programar para mostrar tanto gráficos como caracteres alfanuméricos
  • Fuente escalable que permite el uso de letras mayúsculas y minúsculas
  • Una barra de progreso muestra el progreso del despacho por ubicación, calle y cantidad de productos restantes para completar el pedido
  • La pantalla es compatible con la infraestructura existente
  • Desplazamiento de texto con posible información adicional
  • Posible mostrar las instrucciones de carga, es decir: Número de puerta o tiempo de carga
  • Instrucciones adicionales de envío: ‘apilar solo 10 de alto,’ usar cajas de naranja ‘,’ agregar etiquetas ‘.
  • Fácil de combinar varias pantallas para 1 pantalla más grande para mostrar información ilimitada
DISM2K
DISM2K

PDM10 Módulo interfaz

PDM10 Módulo interfaz

El PDM10 es la fuente de alimentación y la interfaz de datos compactas de Pcdata para sistemas distrib. Es el enlace entre un servidor en una red TCP / IP y las pantallas logísticas de Pcdata.
Las instrucciones del servidor se convierten y se envían a las pantallas conectadas y viceversa.

Tiene un rango de entrada de CA universal y una salida de CC de 24V para alimentar el sistema de visualización. Puede admitir hasta 50 pantallas de visualización o 150 pantallas de selección.

Debido a que puede montarse en el riel de visualización, es fácil y rápido de instalar. Permite que el cableado primario y secundario sea muy corto. Esto conduce a un tiempo de instalación y material mínimos y limita la caída de voltaje en la línea de CC. Para las conexiones más comunes, los conjuntos de conectores estándar están disponibles.

Tiene luces indicadoras de potencia, red (enlace y actividad) y actividad de datos en serie. Esto es más útil para verificar las funciones más importantes y detectar posibles problemas.
Cuando el PDM10 está instalado en el riel de visualización, se puede acceder sin problemas. Se puede quitar de su soporte sin el uso de ninguna herramienta. Como todos los conectores están en el exterior, el personal PDM10 puede intercambiarse por el personal disponible. Esto hace que el PDM10 sea una excelente parte útil de cualquier sistema de visualización.

pick to light

Brochure PDM10:

pdf

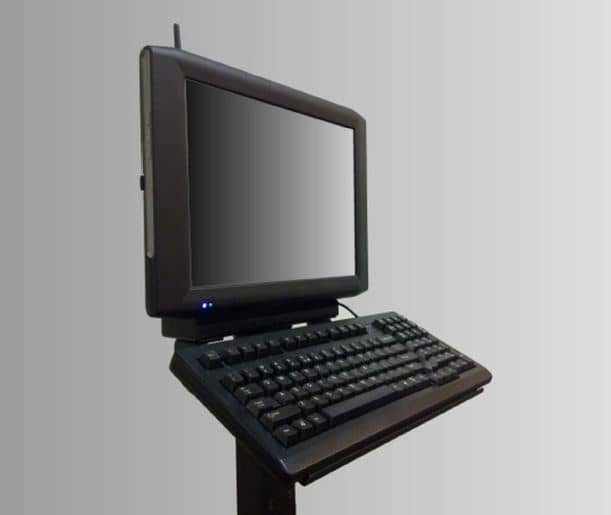

TC15 B la computadora táctil

TC15B

El TC15B es la computadora táctil de Pcdata en una carcasa de aluminio con revestimiento.
Como estación de trabajo, se puede usar en muchas situaciones diferentes.

El procesador se enfría mediante contacto directo a la carcasa de aluminio.

Debido a que el TC15B no tiene ventilador, no hay riesgo de contaminación dentro de los componentes y sobrecalentamiento como resultado.
El disco de estado sólido no tiene partes móviles y es muy rápido.

La pantalla TFT de 15 «tiene alta luminosidad y amplios ángulos de visión, esto hace que el TC15B sea perfectamente legible en diversas condiciones de iluminación.

Con las opciones de montaje disponibles, el TC15B se puede aplicar en la mayoría de los entornos. Puede montarse en el piso o la pared o colocarse en un escritorio.

El TC15B tiene una pantalla táctil resistiva y un teclado opcional compacto pero de función completa para operar la aplicación.
Cuando se utiliza el montaje en el piso o en la pared, el teclado es compatible con un soporte adicional.

La versión estándar está dedicada a su uso como “thin client” desde un servidor de terminal.
Esto tiene la ventaja de que toda la información y las transacciones importantes se realizan en un servidor central protegido y respaldado.

El TC15B puede estar equipado con un sistema operativo de funciones completas para ser utilizado como una computadora independiente o en red.

Se incluye un adaptador de alimentación con entrada de CA universal y se coloca dentro del soporte principal. Todos los cables de conexión conducen a través del tubo de soporte.
Debido a que la cubierta posterior se puede quitar cuando se monta el TC15B, las conexiones en la parte posterior tienen fácil acceso para la instalación.

El TC15, compacto y de color negro, está diseñado para integrarse en su entorno pero llama la atención por su estilo.

terminal put to light

Tallida TC15B (Inglés):

pdf
