OEM Hardware

Pcdata Hardware

Pcdata ontwikkelt en produceert zijn eigen hardware. Pcdata implementeert deze hardware in zijn eigen pick en put to light oplossingen, maar ook veel andere partijen zoals system integrators gebruiken Pcdata’s hardware in hun systemen.

De belangrijkste OEM-hardware van Pcdata:

DIS 4 display

DIS 4 Displays

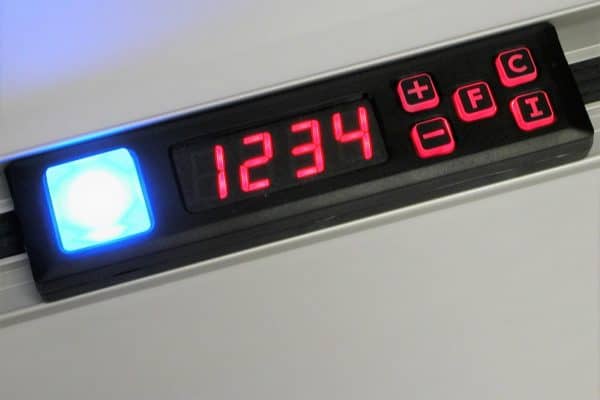

Pcdata’s DIS4 display is een klein display dat uitstekend geschikt is voor pick en put to light oplossingen. Deze display heeft zich bewezen als een cruciaal onderdeel voor papierloze orderverzamelprocessen in verschillende toepassingen. Het toont warehousemedewerkers alle noodzakelijke informatie om orders af te handelen. Het past op een montagerail die ook de elektriciteits- en communicatiekabel bevat.

Het display kan eenvoudig op elke positie op de montagerail worden geklikt. Met behulp van pinnen die door het omhulsel van de kabel prikken, maakt het display contact. Eén lange kabel vanaf het stroomnet en het datadevice (PDM10) volstaat om alle displays te verbinden. Andere connectors of apparaten zijn niet nodig. Dat maakt het systeem eenvoudig te begrijpen en te installeren.

DIS4 heeft vier numerieke posities die het aantal artikelen tonen dat gepakt of afgelegd moet worden. Het is mogelijk om het aantal vooraf te laten gaan door een letter om onderscheid te maken tussen omdozen of kratten en losse artikelen. De grote drukknop is voorzien van een goed zichtbare lamp in verschillende kleuren. Als de lamp brandt, trekt het onmiddellijk de aandacht zodat de juiste locatie zonder vertraging wordt gevonden. Ook als op hoge snelheid wordt gewerkt, is de slijtvaste drukknop eenvoudig te bedienen.

Omdat het display aan de voorzijde geen gaten of openingen bevat, wordt het display niet snel vies. Bovendien is schoonmaken mogelijk zonder bang te hoeven zijn dat water binnendringt.

Het display heeft vijf knoppen met backlight. Deze kunnen tijdens het pickproces voor verschillende functies worden gebruikt. Als ze niet nodig zijn, kunnen ze worden uitgeschakeld.

Omdat het hardware-adres eenvoudig in te stellen is, is configuratie van het pick- of put-to-light systeem eenvoudig. Het adres kan gelijk zijn aan het locatienummer. De grote drukknop wordt gebruikt om het adres op te slaan dat door de configuratiesoftware wordt toegestuurd.





DIS 4 pick to light

Brochure DIS 4:

pdf

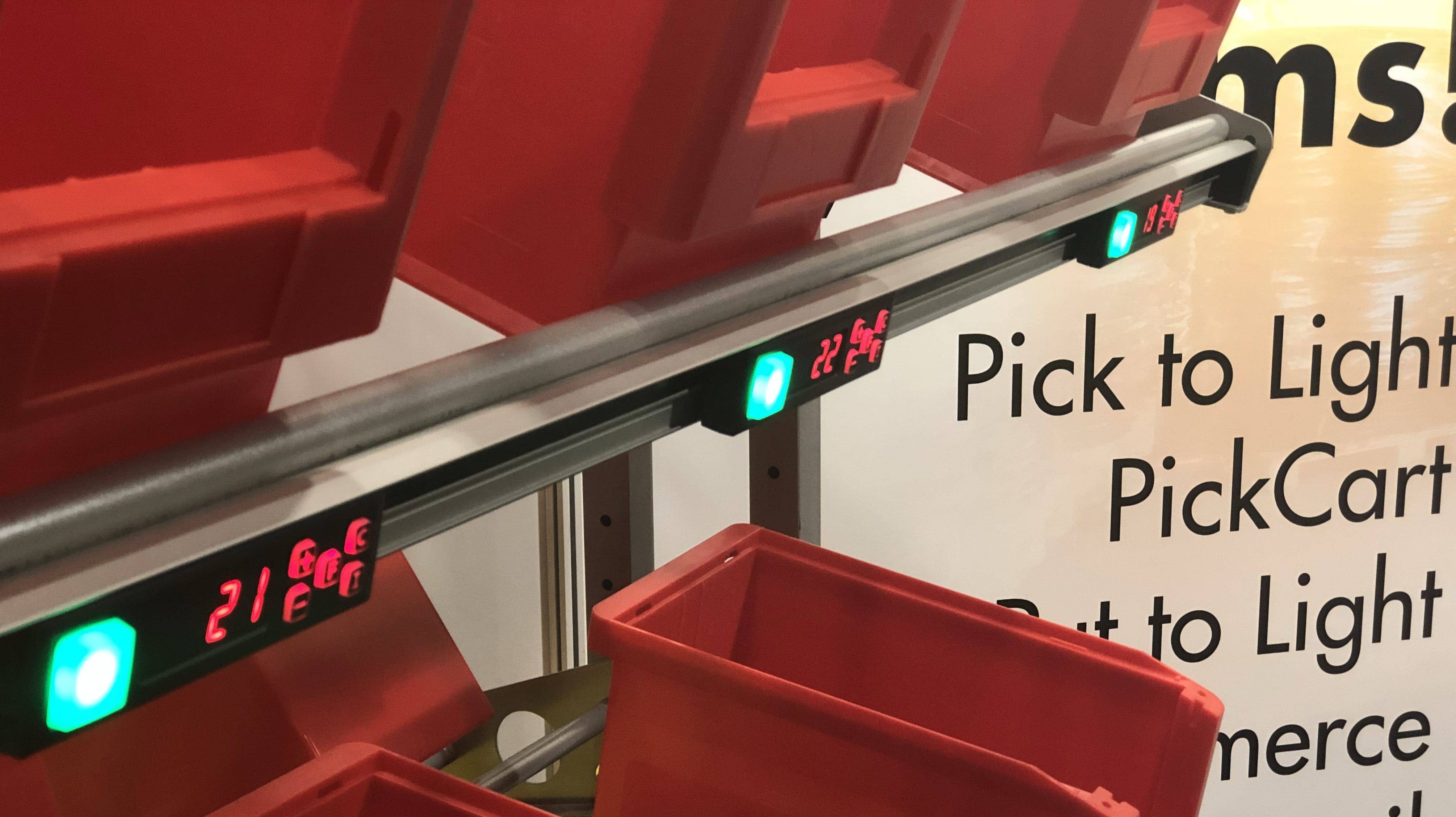

DIS6 display

DIS6 display



Het DIS6-display van Pcdata is een compact, helder display dat speciaal is ontworpen voor Pick- of Put to Light-toepassingen. De displaysystemen van Pcdata hebben zich bewezen als extreem efficiënte methodes om papierloze pick- of sorteerinstructies te geven.

Deze geven niet alleen alle benodigde informatie duidelijk weer voor de magazijnmedewerkers, maar bieden daarnaast ook de mogelijkheid om aanpassingen te maken of acties terug te koppelen aan het hostsysteem.

Het display kan eenvoudig op elke gewenste plek op de montagerail bevestigd worden. De montagerail bevat ook de stroom- en communicatiekabel. Het display kan met behulp van steekcontacten op de kabel aangesloten worden. De kabel loopt van het stroom- en gegevensapparaat (PDM10B of PowerCom) naar alle displays: er zijn geen andere apparaten of connectoren nodig. Hierdoor kan de installatie en configuratie van het systeem uiterst eenvoudig en flexibel aangepast worden.

De DIS6 heeft vier alfanumerieke posities die de te picken of sorteren hoeveelheden aangeven. Dankzij de mogelijkheid om een letter weer te geven kan er extra onderscheid in informatie worden gemaakt tussen het picken van enkele units of hele containers (heel pakket, hele doos of hele mand).

De grote, heldere en duidelijk zichtbare pickindicatortoets wordt tevens als bevestigingstoets gebruikt en kan in elke gewenste kleur worden verlicht. Wanneer de toets gaat branden, trekt het meteen de aandacht zodat de juiste locatie meteen wordt gevonden. De druktoets heeft een lange levensduur, is ergonomisch en kan gemakkelijk worden ingedrukt wanneer er met hoge snelheid wordt gewerkt.

Het display heeft vijf functietoetsen met achtergrondverlichting. Deze kunnen geconfigureerd worden voor diverse functies, zoals het verminderen van picks of het afronden van de zonepick tijdens het picken. Als ze niet nodig zijn, kunnen ze in de stand-bystand blijven. Het display kan gemakkelijk en eenvoudig met een vochtige doek afgenomen worden.

Het hardwareadres kan eenvoudig geconfigureerd worden. Het adres kan gelijk zijn aan het logische locatienummer. De druktoets wordt gebruikt om het adres op te slaan dat door de configuratiesoftware wordt verzonden.

DIS 6 Pick to Light display

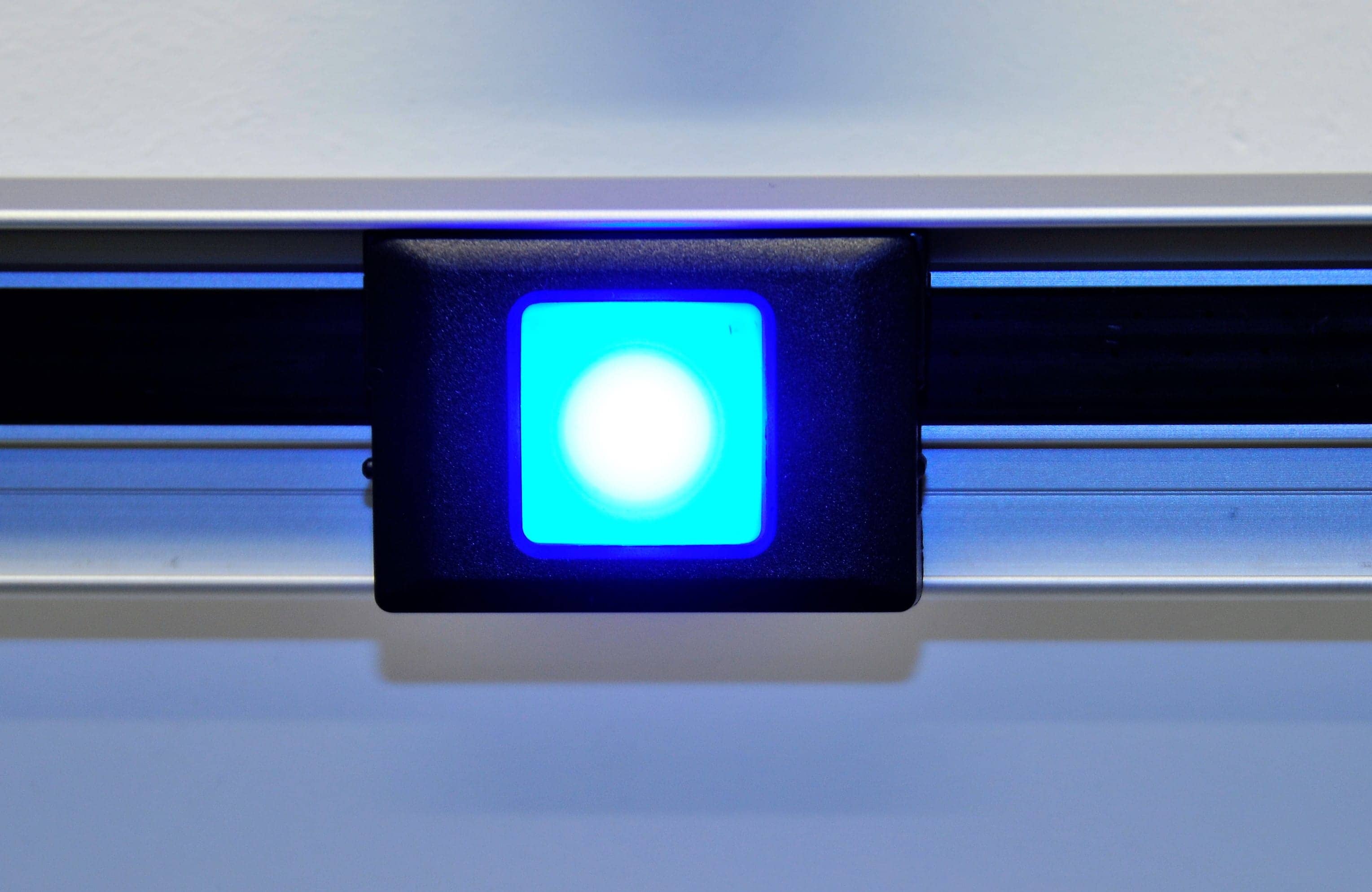

B6 display

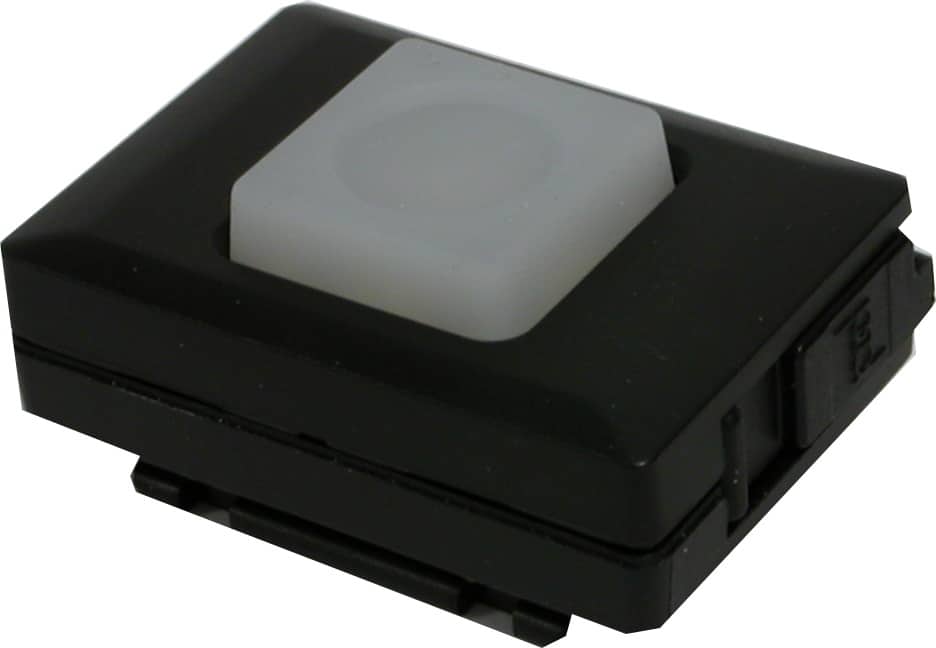

B6 Pcdata’s Multi-colour push button

Pcdata’s B6 button is een klein display dat uitstekend geschikt is voor pick en put to light oplossingen. Deze display heeft zich bewezen als een cruciaal onderdeel voor papierloze orderverzamelprocessen in verschillende toepassingen. Het toont warehousemedewerkers alle noodzakelijke informatie om orders af te handelen. Het past op een montagerail die ook de elektriciteits- en communicatiekabel bevat.

Het display kan eenvoudig op elke positie op de montagerail worden geklikt. Met behulp van pinnen die door het omhulsel van de kabel prikken, maakt het display contact. Eén lange kabel vanaf het stroomnet en het datadevice (PDM10) volstaat om alle displays te verbinden. Andere connectors of apparaten zijn niet nodig. Dat maakt het systeem eenvoudig te begrijpen en te installeren.

De grote push button heeft een multi-colour led licht met zeer hoge zichtbaarheid. Als deze oplicht trekt de button direct de aandacht naar de juiste picklocatie. De push button heeft een lange levensduur, is ergonomisch en zeer eenvoudig in te drukken onder hoge arbeidsdruk.

Omdat het hardware-adres eenvoudig in te stellen is, is configuratie van het pick- of put-to-light systeem eenvoudig. Het adres kan gelijk zijn aan het locatienummer. De grote drukknop wordt gebruikt om het adres op te slaan dat door de configuratiesoftware wordt toegestuurd.

Kenmerken:

  • Locatie display met hoge zichtbaarheid met multi-colour drukknop
  • Eenvoudige en flexibele installatie door middel van pinnen die door het omhulsel van de kabel prikken
  • Innovatief en compact ontwerp
  • Compatibel met Pcdata display protocol
  • Hoogwaardige materialen voor uitstekende prestaties en lange levensduur
  • Goede zichtbaarheid in diverse omgevingen
  • Aantrekkelijke styling om elke systeemomgeving te complimenteren
Pcdata B6 button only display
B6 mutli-colour push button for Put & Pick to Light applications

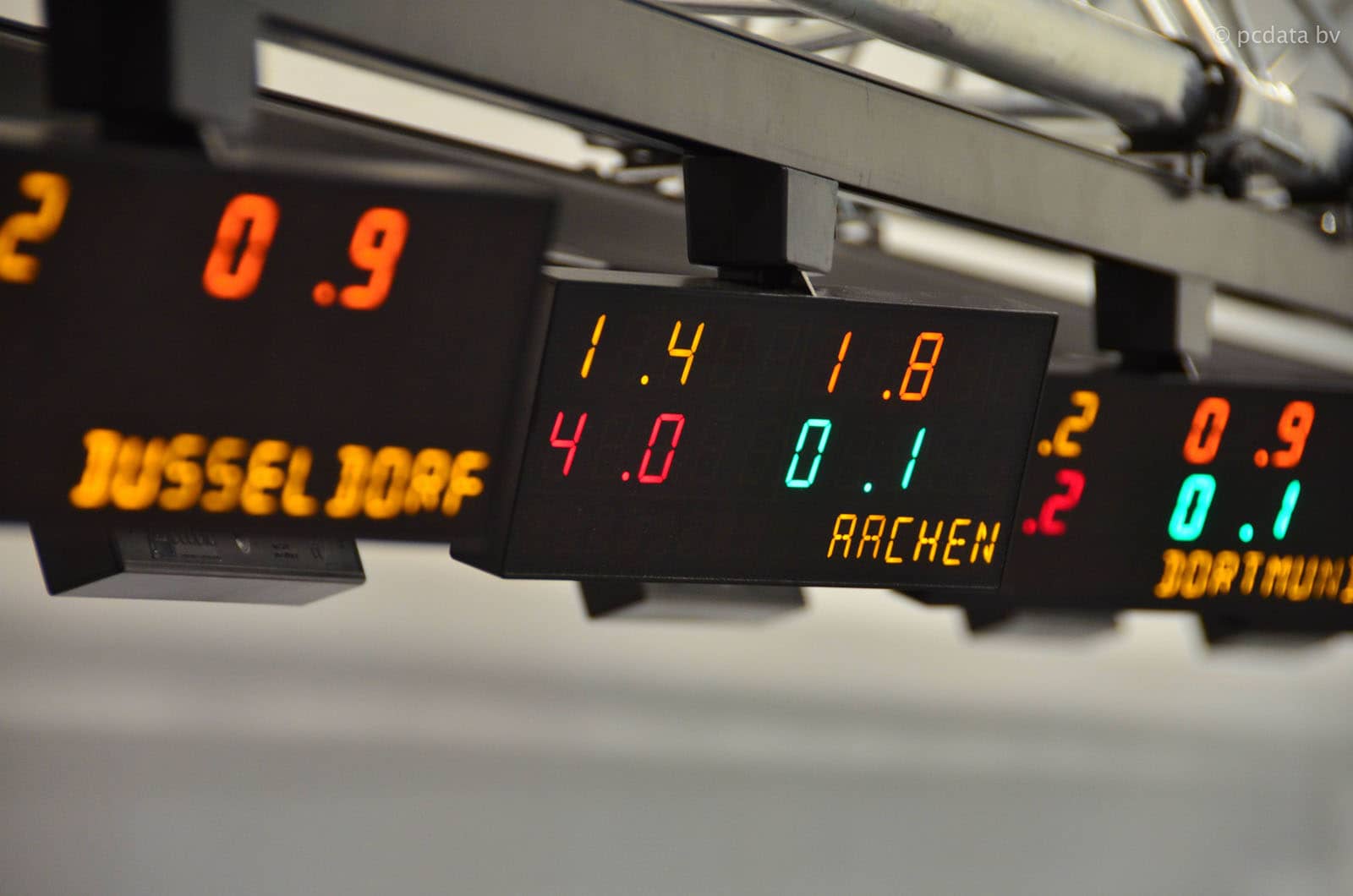

DIS 5 display

DIS5 display

DIS5 is Pcdata’s logistieke display met vijf velden. Het toont alle noodzakelijke informatie die warehouse-medewerkers nodig hebben bij het afhandelen van orders. Het display heeft een connector voor zowel elektrische als mechanise aansluiting op de standaard geleiderail.

DIS5 heeft vier numerieke velden die cijfers kunnen tonen in verschillende kleuren. Elk veld telt vijf posities die het mogelijk maken om aantallen in verschillende formaten te tonen, denk aan aantallen kratten of dozen en aantallen losse artikelen of allebei. Het onderste alfanumerieke veld toont zowel cijfers als letters. De zestien posities bieden verschillende mogelijkheden zoals het tonen van klantnamen, routenummers, depotnummers en andere specifieke informatie die relevant is voor de betreffende medewerker.

De afmetingen en de helderheid van het display maken het mogelijk om de getoonde informatie tot op tien meter afstand te lezen. Als het display is bevestigd aan de geleiderail, staat het onder een kleine hoek. Dat vermindert de kans op weerspiegelingen van de plafondverlichting en vergroot de leesbaarheid.

Het LED-display verbruikt weinig energie en heeft een lange levensduur. In het ontwerp zijn de meest toegepaste LED-kleuren gebruikt, wat de betaalbaarheid en het onderhoud ten goede komt.

Omdat het adres of de locatie van de hardware eenvoudig is in te stellen, kan het systeem eenvoudig worden geconfigureerd. Het adres kan gelijk zijn aan het locatienummer. De drukknop op de achterzijde van het display kan worden gebruikt om het adres op te slaan dat door de configuratie-software is verzonden.

Brochure DIS 5:

pdf

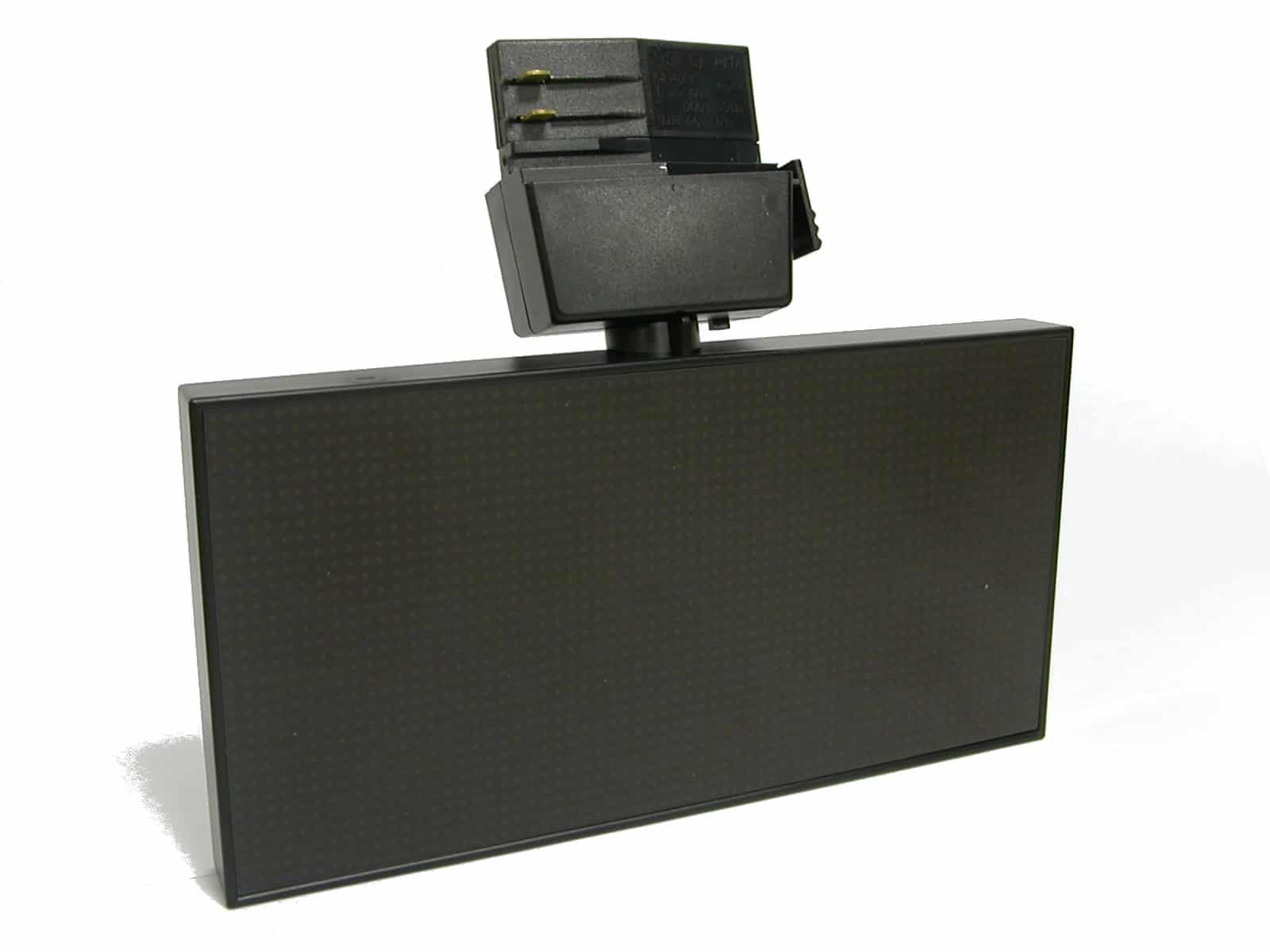

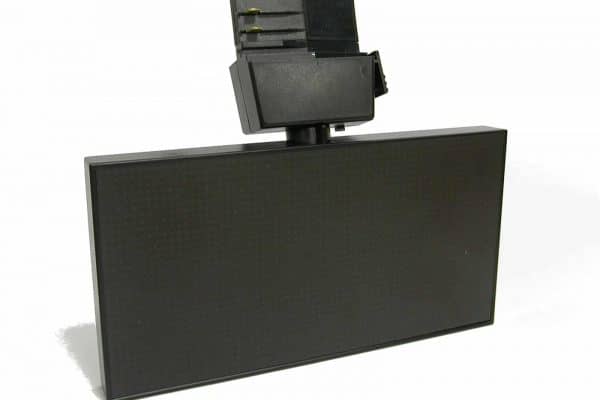

DISM2K display

DISM2K display

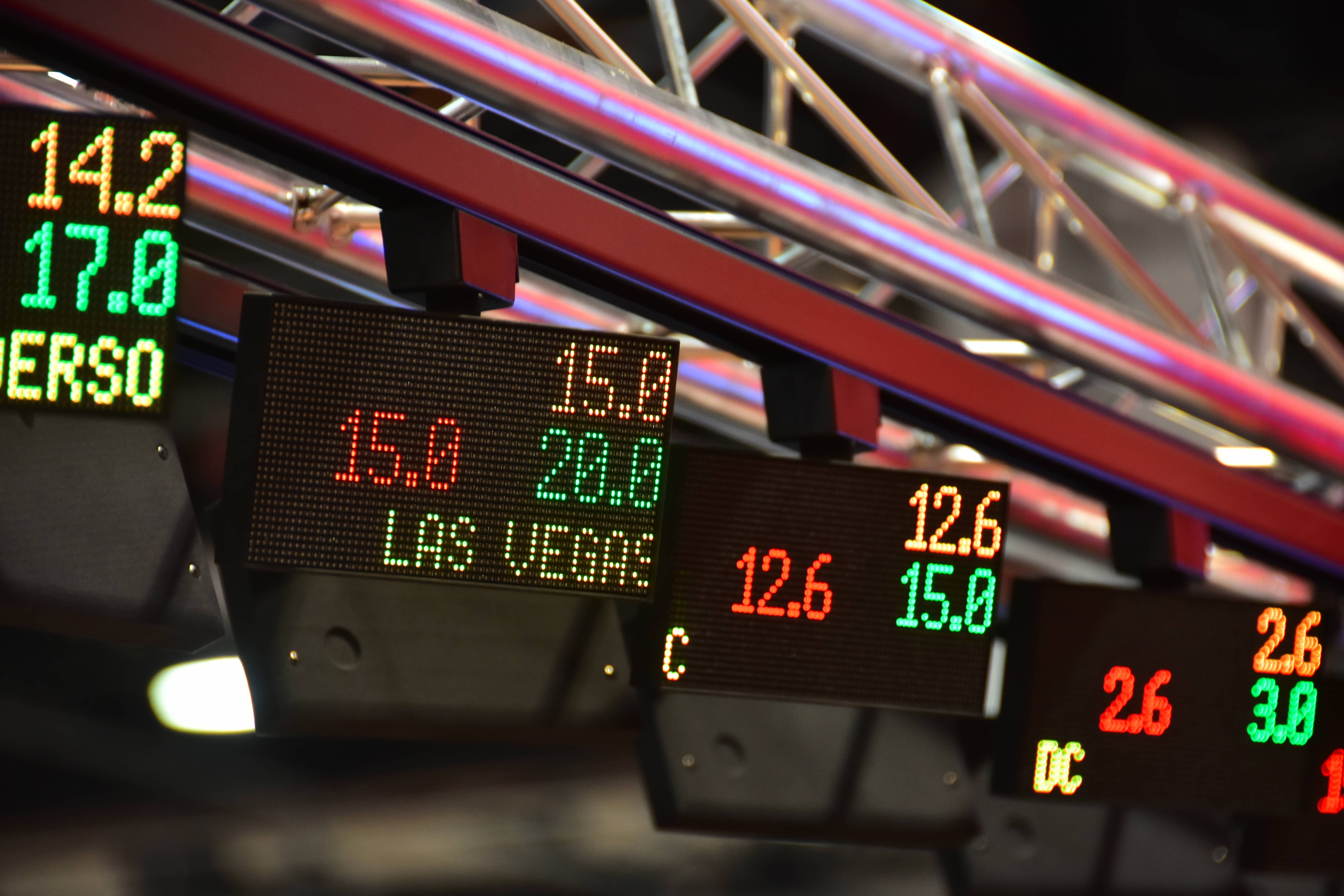

De DISM2K is het hoogwaardige multifunctionele leddisplay van Pcdata. De DISM2K is ontworpen met het oog op flexibiliteit. Het display is 50% helderder en energiezuiniger dan zijn voorganger. De software biedt meer programmamogelijkheden, er kunnen meer tekens worden gebruikt en er zijn meer kleurencombinaties beschikbaar.

Scrollende tekst maakt meer en duidelijkere communicatie met operators mogelijk.

De DISM2K is tevens achterwaarts compatibel met bestaande hardware en Distrib-softwareversies. Ook kunnen meerdere displays tot één groot display gecombineerd worden. Het intelligente DISM2K-display is flexibel in het gebruik en eenvoudig te configureren en af te lezen.



  • Flexibel, aanpasbaar meerkleurig leddisplay met een hogere resolutie ten opzichte van het vorige DIS5-display
  • Kan geprogrammeerd worden om zowel grafieken als alfanumerieke tekens weer te geven
  • Schaalbaar lettertype voor gebruik van hoofdletters en kleine letters
  • Een voortgangsbalk toont de voortgang van de verzending per locatie en straat en het aantal resterende producten om de order af te ronden
  • Het display is achterwaarts compatibel met de bestaande infrastructuur
  • Het scrollen van extra informatie is mogelijk
  • Mogelijkheid om laadinstructies weer te geven: deurnummer of laadtijd
  • Extra verzendinstructies: ‘Slechts 10 hoog stapelen, ‘Oranje kratten gebruiken’, ‘Labels toevoegen’.
  • Meerdere displays kunnen eenvoudig gecombineerd worden tot 1 groot display voor het weergeven van een onbeperkte hoeveelheid gegevens
DISM2K
DISM2K

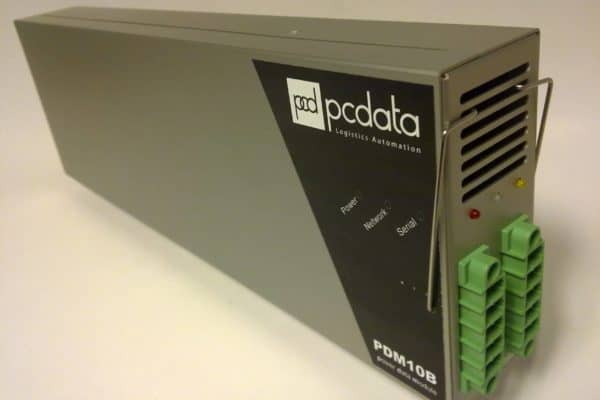

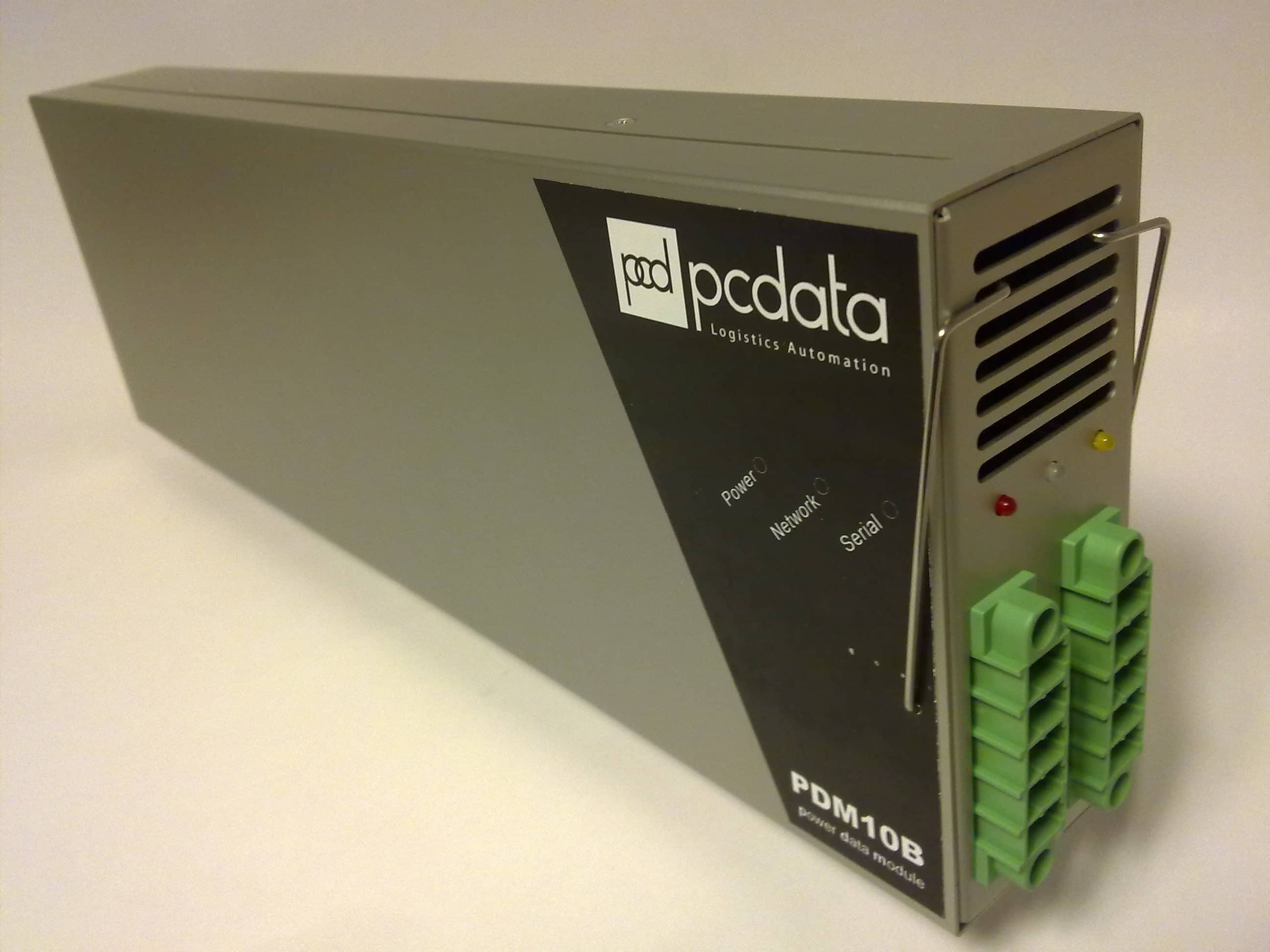

PDM 10 controller

PDM10 Interfacing module

PDM10 is Pcdata’s compacte module voor aansluiting van Distrib-systemen op het elektriciteitsnet en communicatienetwerk. Deze module vormt de link tussen een server in een TCP/IP-netwerk en Pcdata’s logistieke displays. Instructies van de server worden in dit apparaat geconverteerd en vervolgens naar de aangesloten displays verstuurd.

De PDM10 heeft een universele AC-aansluiting voor stroomtoevoer en een 24V DC-aansluiting om de displays van stroom te voorzien. Eén module kan tot 50 put-displays of 200 pick-displays aansturen.

Omdat de module kan worden bevestigt aan het geleiderail, is installatie snel en eenvoudig. Het maakt het mogelijk om zowel de invoer- als uitvoerkabels kort te houden. Dat leidt tot minder installatietijd en materiaalverbruik, terwijl het spanningsverlies minimaal is. Voor de meest gebruikelijke aansluiting zijn standaard connectorsets beschikbaar.

De PDM10 heeft indicatielampjes voor stroom, netwerk (koppeling en activiteit) en seriële data-activiteit. Dat maakt het mogelijk om snel te controleren of de belangrijkste functies het goed doen en eventuele problemen te detecteren.

Als de PDM10 is gemonteerd aan de displayrail, is onderhoud of reparatie eenvoudig. Het kan worden verwijderd zonder gebruik van gereedschap. Omdat alle aansluitingen zich aan de buitenkant bevinden, kan iedereen de module omwisselen. Dat maakt de PDM10 een eenvoudig te onderhouden onderdeel van elk display-systeem.

pick to light

Brochure PDM10:

pdf

TC15 B workstation

TC15B Workstation

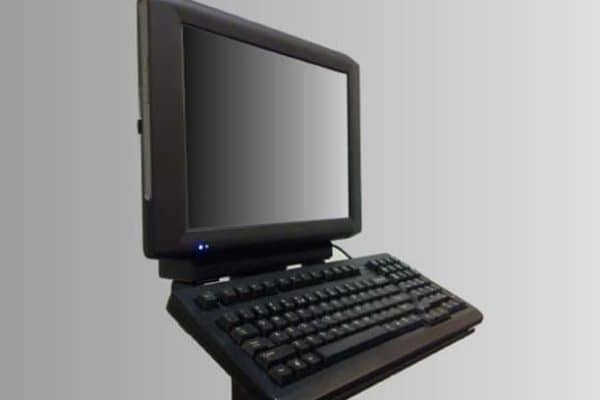

TC15B is Pcdata’s computer met touchscreen, voorzien van een gecoate aluminium behuizing. Als werkstation kan het worden gebruikt in veel verschillende situaties.

De processor wordt gekoeld dankzij het directe contact met de aluminium behuizing. Omdat de TC15B geen ventilator heeft, is er geen kans dat stof en vuil binnendringt met oververhitting als gevolg. De Solid State Disk (SDD) is een opslagmedium zonder bewegende delen en is razendsnel.

Het 15-inch TFT-scherm heeft een grote helderheid en bied goed zicht vanuit verschillende hoeken. Dat betekent dat de TC15B ook onder verschillende lichtomstandigheden toch een goede leesbaarheid biedt.

Vanwege de verschillende montagemogelijkheden kan de TC15B in de meeste omgevingen eenvoudig worden toegepast. De computer kan op de vloer of aan de muur worden gemonteerd, maar ook op een werktafel worden geplaatst.

De TC15B heeft een robuust touchscreen en kan worden uitgerust met een compact maar compleet toetsenbord. Als de computer op de vloer of aan de muur wordt gemonteerd, is een extra houder voor het toetsenbord beschikbaar.

De standaard-versie is te gebruiken als thin client. Dat heeft als voordeel dat alle belangrijke informatie en transacties worden vastgeleged op een goed beschermde centrale server. De TC15B kan ook worden uitgerust met een compleet operating system om als stand-alone of netwerkcomputer te kunnen worden ingezet.

De computer wordt geleverd inclusief universele power adapter, die is geplaatst in de houder. Alle verbindingskabels lopen via de buis waaraan de computer is bevestigd. Omdat de achterkant eenvoudig kan worden verwijderd, zijn alle aansluitingen goed toegankelijk. De compacte en van een zwarte coating voorziene TC15B heeft een fraai design dat volledig opgaat in de omgeving.



terminal put to light

Brochure TC15B:

pdf
